XPSによるSn表面の状態評価(C0603)

価数別(2価,4価)の割合を算出することが可能です

MST技術資料No.C0603
掲載日2020/07/02
測定法・加工法[XPS]X線光電子分光法
製品分野電子部品
酸化物半導体
分析目的化学結合状態評価
その他

概要

スズメッキ、はんだ等、Sn(錫)は多くの電子部品に使用されています。
Sn表面のXPS分析では、通常評価に用いる3d軌道による定量・状態分析と併せ、4d軌道を用いることで酸化数(2価Sn2+(SnO)、4価Sn4+(SnO2))を分離し、割合を算出することが可能です。また、価電子帯をみることで低価数状態(2価Sn2+(SnO))が極僅かな場合でも敏感に検知することができます。
本資料では、はんだ表面について各軌道を用いてSnの評価を行った例を紹介します。

データ

Sn軌道スペクトル Sn軌道スペクトル

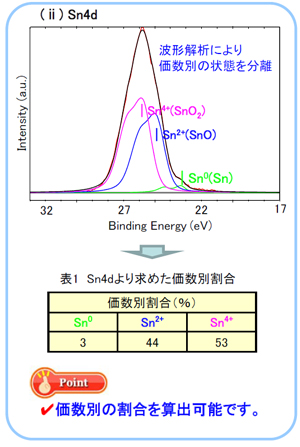

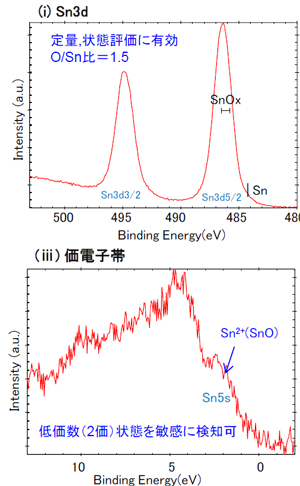

図1 はんだ表面のSn各軌道のスペクトル(ⅰ)3d (ⅱ) 4d (ⅲ)価電子帯

Sn各軌道のスペクトル

※その他メタルの価数評価に関しては「ケミカルシフトによる金属酸化物の価数評価(B0210)」をご参照ください。
