ホール側壁ONO膜の構造観察(C0005)

FIB法による特定箇所の平面TEM観察

概要

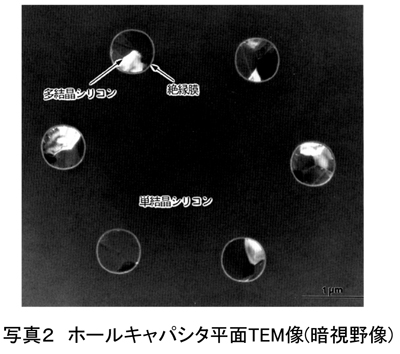

ナノオーダーでの加工が可能なFIB技術を用いることにより、特定箇所の平面TEM観察が可能です。

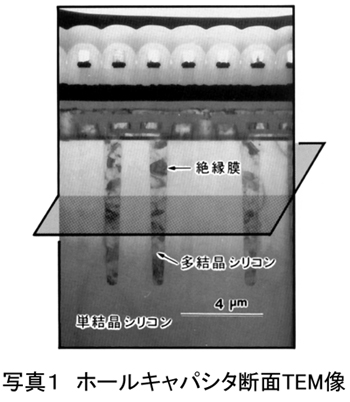

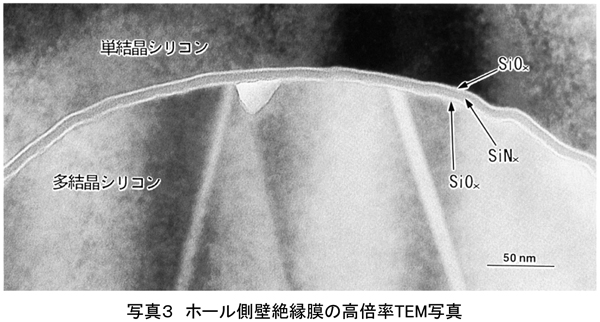

これにより、断面からの観察では構造の確認が困難なホール側壁のキャパシタ絶縁膜のONO三層構造（シリコン酸化膜／シリコン窒化膜／シリコン酸化膜）が確認できます。

データ

この分析事例のPDFファイルを開くホール側壁ONO膜の構造観察

ホール側壁ONO膜の構造観察

MST技術資料No.	C0005
掲載日	2010/01/01
測定法・加工法	［(S)TEM］（走査）透過電子顕微鏡法［FIB］集束イオンビーム加工
製品分野	LSI・メモリ
分析目的	形状評価故障解析・不良解析
