AESの異物分析における注意点 電子線による異物消失リスク(B0206)

AES:オージェ電子分光法

MST技術資料No.B0206
掲載日2015/04/30
測定法・加工法[AES]オージェ電子分光法
製品分野LSI・メモリ
分析目的組成評価・同定

概要

AES分析では、微小異物の最表面の元素組成評価を行うことが可能なため、微小領域における異物分析に有用です。しかし、電子線等のダメージの影響により異物が変化したり消失してしまう可能性があります。
特に、ハロゲン元素等を含む場合は、その影響を強く受けてしまうことがあり注意が必要です。SEM観察時やAES測定時に異物が消失してしまった事例として、Siウエハ上のNaCl粒子について、AES分析を行った結果を示します。

データ

Si ウエハ上NaClの測定結果

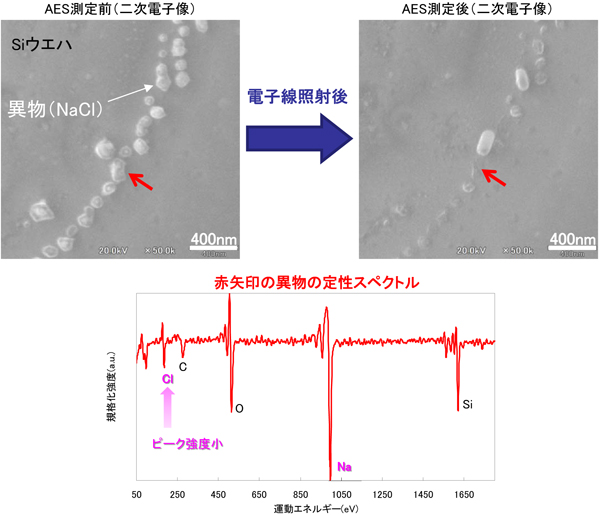

AES測定後にNaCl粒子の消失や変形が確認されました。AES測定を行った粒子は消失しており、また、AES測定を行っていない粒子に関してもSEM観察時の電子線ダメージにより変形消失が確認されました。
このようにアルカリ金属やハロゲン元素及び酸素等を含む物質は電子線ダメージにより分解・揮発が起こる可能性があり、測定が困難な場合があります。
また、測定できた場合でも得られる結果はこのようなダメージの影響を受けたものとなる場合があります。

関連する分析事例

イメージ 掲載日 タイトル 測定法・加工法 製品分野 分析目的
AES分析による半田ボールの酸化膜厚評価 2018/11/01 AES分析による半田ボールの酸化膜厚評価(C0528) [AES]オージェ電子分光法
電子部品
製造装置・部品
組成評価・同定
組成分布評価
AESによるボンディング界面の元素分析 2017/09/14 AESによるボンディング界面の元素分析(C0486) [AES]オージェ電子分光法
LSI・メモリ
電子部品
組成評価・同定
故障解析・不良解析
AESによるCu表面変色部の評価 2016/12/01 AESによるCu表面変色部の評価(C0451) [AES]オージェ電子分光法
[SEM]走査電子顕微鏡法
[SEM-EDX]エネルギー分散型X線分光法(SEM)
LSI・メモリ
電子部品
製造装置・部品
組成評価・同定
組成分布評価
XPS・AESによる深さ方向分析の比較 2015/07/02 XPS・AESによる深さ方向分析の比較(B0211) [AES]オージェ電子分光法
[XPS]X線光電子分光法
LSI・メモリ
電子部品
組成評価・同定
AESの異物分析における注意点 電子線による異物消失リスク 2015/04/30 AESの異物分析における注意点 電子線による異物消失リスク(B0206) [AES]オージェ電子分光法
LSI・メモリ
組成評価・同定
AES分析によるウエハ表面上の異物評価 2014/04/10 AES分析によるウエハ表面上の異物評価(C0334) [AES]オージェ電子分光法
LSI・メモリ
電子部品
製造装置・部品
組成評価・同定
組成分布評価
故障解析・不良解析
AES分析による積層試料の割断面評価 2014/04/10 AES分析による積層試料の割断面評価(C0335) [AES]オージェ電子分光法
LSI・メモリ
電子部品
製造装置・部品
組成評価・同定
組成分布評価
形状評価
故障解析・不良解析
リチウムイオン二次電池活物質の元素分析 2010/01/05 リチウムイオン二次電池活物質の元素分析(C0152) [AES]オージェ電子分光法
[SEM]走査電子顕微鏡法
雰囲気制御下での処理
二次電池
組成評価・同定
組成分布評価

分析のご相談・お申し込み

知識豊富な営業担当が、最適な分析プランをご提案。
分析費用のお見積りもお気軽にお問い合わせください。
相談・お申し込みは、専用のフォームかお電話でどうぞ。

webからのお問い合わせはこちら

お問い合わせフォーム

お電話からのお問い合わせはこちら

ページトップへ

てむぞう&ますみん

てむぞう&ますみん
