はんだボール表面の酸化膜評価(C0528)

球体形状試料の評価事例

概要

AES分析ではSEM観察機能が付随していることから、試料表面の特定箇所を測定することが可能です。
またサブμｍの微小領域での測定が可能なため、基板等の平坦試料だけではなく、球体形状や湾曲形状の試料でも、曲率の影響を受けにくく、平坦試料と同様に特定箇所を狙って測定することができます。
以下は表面形状が異なる半田ボール表面の酸化膜厚を評価した事例です。

データ

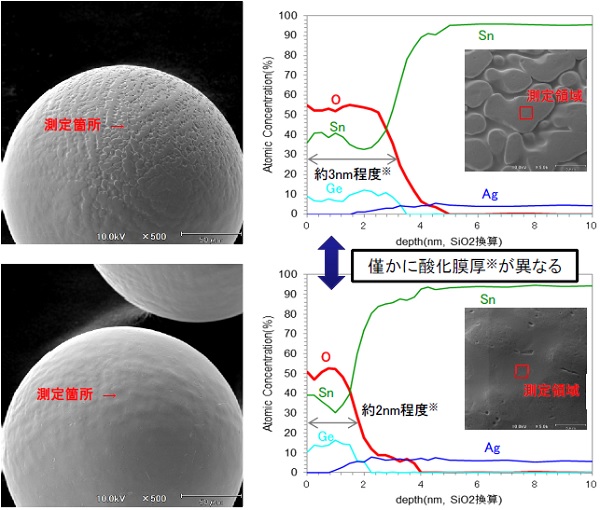

図1 表面形状が異なるはんだボール表面の深さ方向分析結果（測定領域2μm□）

ポイント

・表面形状が異なる箇所では僅かに酸化膜厚※が異なることが確認できました
・微小領域測定のため、球体以外の特殊形状でも測定できます

※O強度プロファイルの半値幅より算出・比較、数値はSiO₂換算値です。

この分析事例のPDFファイルを開くはんだボール表面の酸化膜評価

MST技術資料No.	C0528
掲載日	2018/11/01
測定法・加工法	［AES］オージェ電子分光法
製品分野	電子部品製造装置・部品
分析目的	組成評価・同定組成分布評価
