TDSによるステンレス中水素脱離量の分析(C0531)

TDS(昇温脱離ガス分析法)で金属中水素の脱離量の評価が可能です

MST技術資料No.C0531
掲載日2018/09/20
測定法・加工法[TDS]昇温脱離ガス分析法
製品分野製造装置・部品
分析目的微量濃度評価
その他

概要

鋼材など多くの金属材料は、常温で結晶格子内を拡散する拡散性水素により劣化(水素脆化)することが知られています。今回は水素を添加したステンレス板(SUS316L)について、TDSで水素の脱離量を評価した例を示します。150℃付近の低温域で拡散性水素と考えられる脱ガスピークが確認されました。

データ

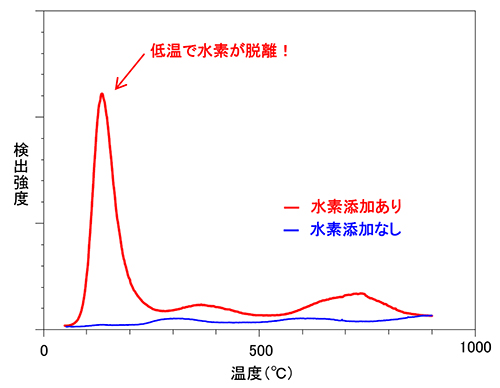

図1 H2のTDS 測定結果

ポイント

昇温しながら測定できるTDSは拡散性水素の分析に有効です。

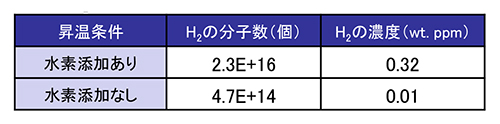

表1 H2の定量値算出結果 (250℃まで約0.24gあたり)

ポイント

水素の脱離量、水素の濃度が算出可能です。

評価適用例

  • めっき試料中拡散性水素の評価
  • 鉄鋼材料中拡散性水素の評価
