IGZO膜の化学状態評価(C0331)

XPS・UPSを用いた結合状態・電子状態評価

概要

IGZO膜はディスプレイ用TFT材料などに利用される酸化物半導体材料です。
複数の金属元素から構成されるため、プロセスによってどのように組成や結合状態、電子状態がどのように変化するかを把握しておくことが重要です。
XPS・UPSを用いてIGZO膜表面の組成・結合状態・電子状態を評価した事例をご紹介します。

データ

IGZOをスパッタで成膜し、試料表面のXPS・UPS測定を行いました。
※UPS測定はArイオンスパッタクリーニング後に実施

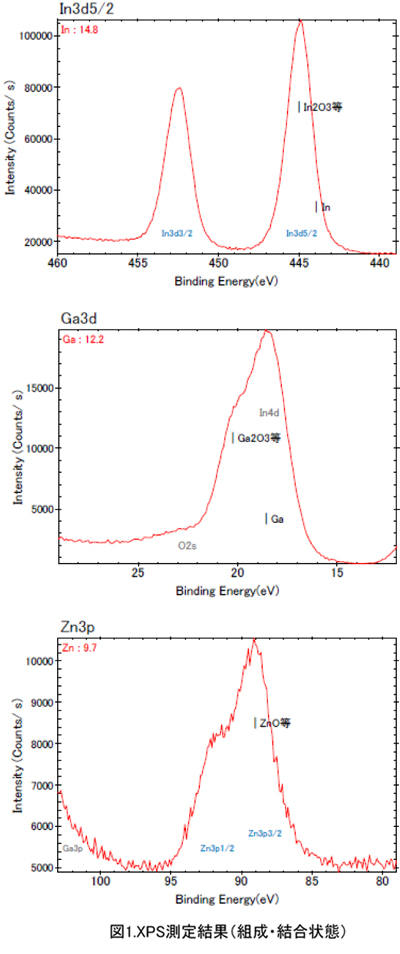

XPS測定の結果、各金属元素は酸化物として存在していることが確認されました。(図1)

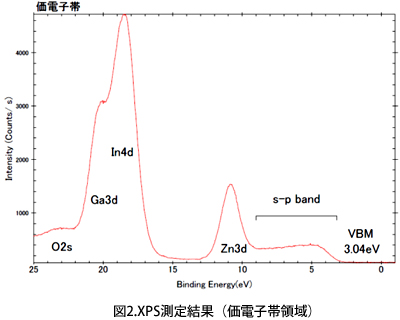

価電子帯領域の測定結果からVBMを3.04eVと見積もることができました。(図2)

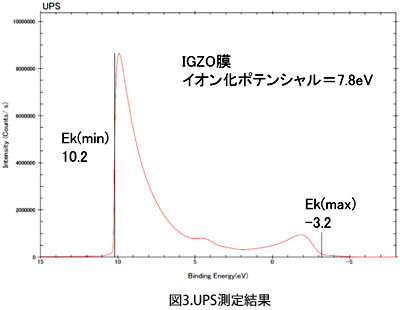

UPS測定の結果、IGZOのイオン化ポテンシャルを7.8eVと見積もることができました。(図3)

表面処理や加熱などのプロセスによって膜がどのように変化しているかを評価することが可能です。

MST技術資料No.C0331
掲載日2013/12/26
測定法・加工法[XPS]X線光電子分光法
[UPS]紫外光電子分光法
製品分野酸化物半導体
分析目的化学結合状態評価
