血液成分の洗浄残渣評価(C0441)

TOF-SIMSによる拭き取り残渣の可視化

概要

医療機器のパンフレット等に洗浄方法を記載する際には、その洗浄方法の妥当性を確認する必要があります。今回は医療機器の拭き取り方法の検証実験として、血液モデル薬物のウシ血清アルブミン(BSA)をアセチルセルロース(TAC)のシート・SUS製メス・ガラスにそれぞれ塗布し、拭き取り前後の成分残渣評価をTOF-SIMSで行いました。その結果、BSAの拭き取りには水よりもエタノールの方が適していることや、基質によって拭き取り効果が異なることがわかりました。

データ

実験内容

  1. TACシート・SUS製メス・ガラスにBSA10μl(1mg/ml)をそれぞれ滴下し、試料を乾燥させ蒸発乾固した。
  2. BSA乾固物を純水又はエタノールを含ませた布で拭き取り、TOF-SIMSで測定した。
  3. ウォーターマーク内のタンパク質の検出量から溶媒及び基質による拭き取り効果を評価した。
BSA乾固物
図1 BSA乾固物

拭き取り残渣の可視化

図2 タンパク質成分のイメージ結果(5mm角)
BSA乾固物 水拭き後 エタノール拭き後
アセチル
セルロース
(TAC)
アセチルセルロース(TAC)-BSA乾固物 アセチルセルロース(TAC)-水拭き後 アセチルセルロース(TAC)-エタノール拭き後
SUS SUS-BSA乾固物 SUS-水拭き後 SUS-エタノール拭き後
ガラス ガラス-BSA乾固物 ガラス-水拭き後 ガラス-エタノール拭き後
Intensity

溶媒及び基質による拭き取り効果の比較

拭き取り効果の数値化

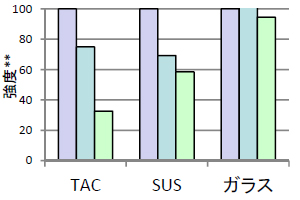

図3 溶媒及び基質による拭き取り効果の数値化*


BSA乾固物



水拭き後



エタノール拭き後

* ウォーターマーク内の検出量を比較
**BSA乾固物を100として規格化


point✓洗浄溶媒及び基質における拭き取り効果を評価可能
✓タンパク質成分基質成分を同時に取得
✓洗浄バリデーション用の基礎データ取得に有用

MST技術資料No.C0441
掲載日2016/10/06
測定法・加工法[TOF-SIMS]飛行時間型二次イオン質量分析法
製品分野医薬品
その他
分析目的組成評価・同定
組成分布評価
