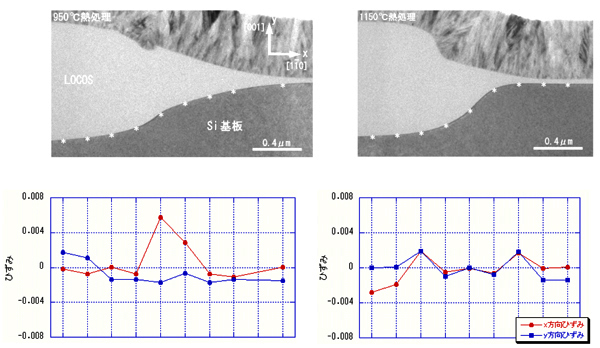

NBD法では電子線が試料中で回折する角度(電子回折スポット位置)の変化から、格子歪に関する知見を得ることができます。任意の晶帯軸入射方向で、デバイスパターンに合わせた測定が可能です。 素子分離領域(LOCOS周辺)のSi基板について測定した結果、熱処理温度・結晶方向によって歪量が異なっていることが確認できました。
知識豊富な営業担当が、最適な分析プランをご提案。 分析費用のお見積りもお気軽にお問い合わせください。 相談・お申し込みは、専用のフォームかお電話でどうぞ。
